Reduzierung der Verbräuche von Heißwasserkesseln, Dampfkesseln, Thermoölkesseln

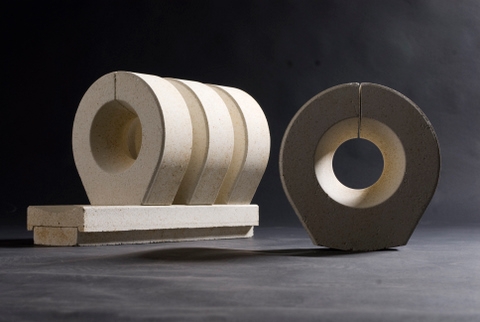

Hochtemperatur-Wärmespeicher (HTS)
Ein speziell entwickelter Keramikwärmespeicher reduziert die Energieverbräuche durch:
> Optimierung von thermischen Strömungen und Wärmeübertragung
> Rezirkulation und Nachverbrennung der heißen Gase
> Speicherung und Langzeitabgabe der Flammenergie
> Reduzierung von Kesselverlusten
Voraussetzung hierfür sind die eigens für diesen Einsatz entwickelte Materialzusammensetzung,
sowie Struktur und Aufbau im Brennraum des Kessels.
|
|
|
|
Aufbau im Brennraum
|
|
Auch moderne Heizkessel setzen nur einen Teil der eingesetzten Primärenergie (Öl/Gas) in die benötigten Nutzenergiearten Wärme oder Dampf um. Der Rest wird ungenutzt an die Umwelt abgegeben. Dieser Teil wird als Kesselverlust bezeichnet. Kesselverluste entstehen während der Brennerlaufzeit, während der Brennerstillstandzeit und während der Brennerstarts.
Die heißen Gase der Brennerflamme übertragen ihre Energie an den Kessel, in der Zeit, in der sie das System durchströmen. Je eher die heißen Gase das System durchströmen und je schneller sich das System abkühlt, umso mehr hat der Brenner zu leisten.
Durch die Struktur und den Aufbau der Keramikwärmespeicher im Brennraum des Kessels werden die thermodynamischen Strömungen optimiert. Die heißen Gase werden näher an die Brennraumwand geführt und so die Wärmeübertragung / Wärmestromdichte gesteigert. Durch eine Rezirkulation der heißen Gase verbleiben diese länger im Kessel und es kommt zu einer Nachverbrennung von unverbranntem CO. Darüber hinaus speichern die Keramikwärmespeicher die Energie der Brennerflamme und geben sie anschließend wieder an das System ab. Durch ein permanentes Wechselspiel der glühenden Keramikwärmespeicher mit dem heißen Wasser des Kessels werden die Auskühlungsverluste minimiert. Als Folge hat der Brenner weniger zu leisten und schaltet in einen kleineren Lastbereich.
|
Durch die konstanten Temperaturen im gesamten Brennraum werden Schwitzwasserbildung und Spannungen durch Temperaturunterschiede verhindert und so die Lebensdauer des Kessels verlängert. Durch die Veränderung der Brennerlaufzeiten, bzw. deren Modulation, wird die Lebensdauer des Brenners verlängert und je nach Größe, Art und Alter der Systeme eine Brennstoffeinsparung von 5 - 25 % erreicht. Gleichzeitig werden entsprechend CO2 und NOx reduziert.
Die Amortisationszeiten sind abhängig von Größe und Nutzung der Systeme, sowie der Energiebezugskosten. Da die Anzahl der einzelnen Wärmespeicherelemente nicht von der KW-Zahl des Kessels, sondern von den Maßen des Brennraumes abhängig ist, amortisieren sich große Kessel im Allgemeinen schneller als kleinere. Bei einem hohen Verbrauch und langen Laufzeiten, wie in Kliniken, Senioreneinrichtungen, oder Hotelbetrieben, liegt die Amortisationszeit im Allgemeinen bei 1 - 2 Jahren. Im Produktionsbereich, wie bei Getränkeherstellern, in der Lebensmittelbranche, oder bei Wäschereien liegt die Amortisationszeit im Allgemeinen zwischen 8 und 18 Monaten.
Die Erfolge unserer Keramikwärmespeicher werden von TÜV, Wissenschaft und einer Vielzahl von Referenzen bestätigt.
|
Verschiedene Gutachten und Berichte von Prof. Dr. Rudolf Jeschar, Technische Universität Clausthal, Institut für Energieverfahrenstechnik und Brennstofftechnik und dem Gaswärme-Institut e.V. Essen, befassen sich mit dem Prinzip der Energieeinsparung und der thermischen Belastung von Flammrohren durch Hochtemperatur-Wärmespeicher (HTS).
Da die Installation der Keramikwärmespeicher keine Bauartveränderung darstellt, erfolgt sie zulassungsfrei. Dies wurde bereits im Jahre 2005 im Rahmen einer Bauministerkonferenz bescheinigt. Dampfkessel und Thermoölkessel sind von einer zugelassenen Überwachungsstelle (ZÜS) abzunehmen.
Eine Vielzahl durchgeführter Überprüfungen an unterschiedlichsten Kesseln und Größen belegen die Wirksamkeit und Betriebssicherheit.
|
|


Praxis-Beispiel
Dampfkessel in einer Brauerei
|
Zwischenzeitlich wurden bundesweit, in Österreich und in der Schweiz, mehr als 1.000 Heißwasserkessel, Dampfkessel und Thermoölkessel mit den Keramikwärmespeichern ausgerüstet. Sowohl der Wirkungsgrad der ausgerüsteten Kessel, als auch die Abgaswerte haben sich erheblich verbessert. Dies kommt nicht nur den gesetzlichen Vorgaben entgegen, sondern auch der Umwelt zugute.
Die Verbrauchsreduzierung bei Heizkesseln bis zu eine Größe von ca. 2 MW beträgt mindestens 10%. Bei größeren Systemen beträgt die Verbrauchsreduzierung mindestens 5 - 8%.
Voraussetzung für die Verbrauchsreduzierung ist, dass die vorhandene Technik voll funktionsfähig ist. Insbesondere die Leistungsregelung des Brenners muss auf die veränderte Wärmeanforderung durch die Keramikwärmespeicher reagieren. Um eine optimale Verbrennung zu gewährleisten, wird der Brenner nach der Installation ausgemessen und ggf. den veränderten Bedingungen angepasst. Die Einstellungen werden von dem zuständigen Brennerdienst durchgeführt.
- Bis zu 25% weniger Verbrauch / Bei großen Systemen 10 - 15%
- Garantierte Verbrauchsreduzierung
- Bestehende Systeme bleiben erhalten
- Einfache und schnelle Montage
- Längere Lebensdauer des Kessels durch Verringerung von rostauslösender Schwitzwasserbildung
- Reduzierung des Schadstoffausstoßes, insbesondere CO2 und NOx
- Verbesserung der Energiebilanz / Umweltbilanz
- Kurze Amortisationszeiten
- Schonung liquider Mittel - Finanzierung aus den Einsparungen -
- ZÜS, Wissenschaft und zahlreiche Referenzen belegen die Wirksamkeit
- Zulassungsfreier Einbau (Bei Dampfkesseln und Thermoölkesseln Abnahme durch eine ZÜS)
- Geeignet für Systeme von 10 KW bis 20.000 KW
- 5 Jahre Produktgarantie
Wenn Sie sich entschieden haben Ihre Energieverbräuche zu reduzieren, nehmen Sie Kontakt mit uns auf !
Produktinformationen:
Präsentation Hochtemperatur-Wärmespeicher (HTS)
Projektdatenblatt HTS
